Wire Size

Sheave Dia

D(mm)

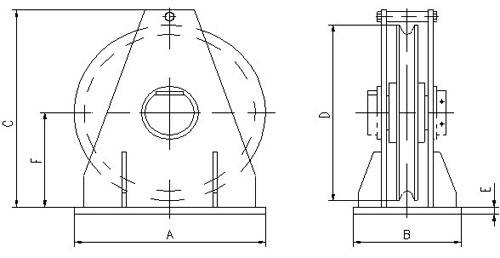

Dimensions(mm)

(mm)

(Inch)

A

B

C

E

F

25

32

38

44

52

58

64

76

83

1

1-1/4

1-1/2

1-3/4

2

2-1/4

2-1/2

3

3-1/4

406

508

600

660

762

830

914

1260

1330

485

603

711

782

903

870

1083

1320

1410

276

345

407

448

517

580

620

700

760

520

610

700

770

900

980

1070

1450

1560

20

25

30

30

40

40

40

50

50

220

275

330

390

410

440

490

670

720

Standard Features

• Designed for breaking strength of wire with 900 wrap on sheave
• Sealed grease 1ubricated tapered roller bearings NSK
• ◆Weld down base

Optional Features

• Multiple sheaves
• ◆ Bolt down base
• ◆ Bronze bearings
• Load monitoring system
• ◆ Hardened rope grooves for longer life
• Paint to your specifications
• ◆ Third party certification
